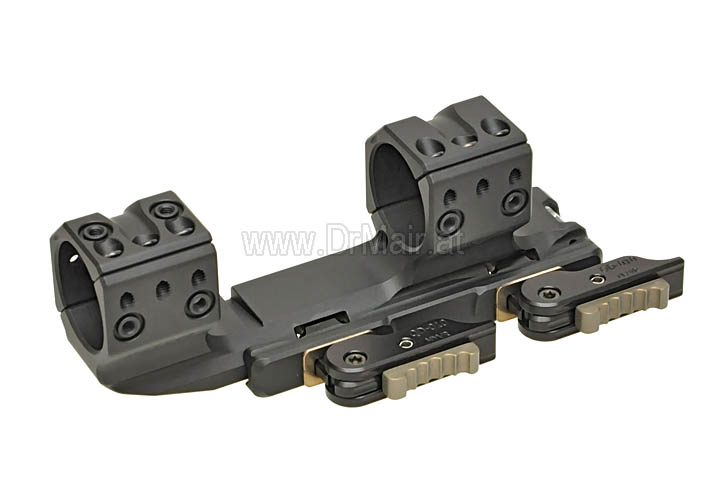

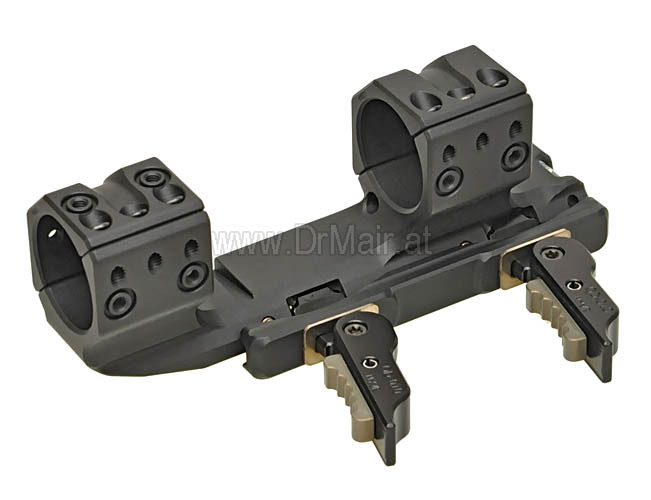

SPUHR Blockmontage QDP-3046

SPUHR ist der Maßstab für präzise, wiederholgenaue, robuste, perfekt verarbeitete und bombenfeste Picatinny Montagen. Und das ist redlich verdient.

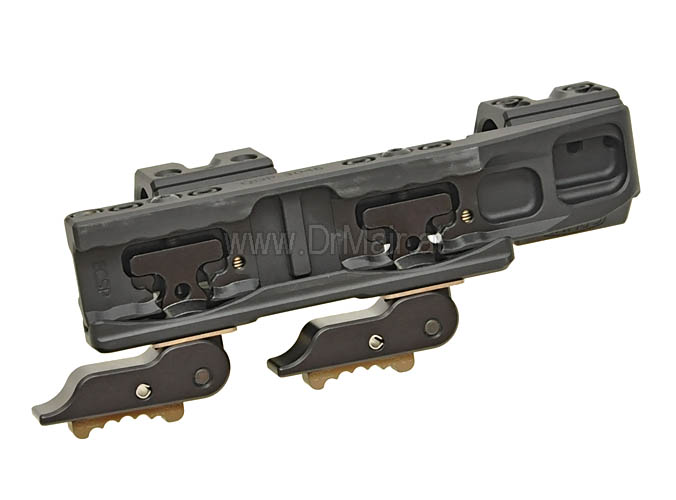

Die Schnellmontagen mit verriegelten Hebeln klemmt nicht wie zumeist üblich an den unteren seitlichen Flanken und der Schienenoberseite, sondern nur seitlich nach MIL-STD-1913. Dadurch erhöhr sich die Toleranz gegenüber stark beanspruchten Schienen wie es bspw. bei Aluminiumsystem vorkommen kann.
Die seitliche Klemmung nach MIL-STD-1913 kann die Gruppengröße bei aufgestauchten Picatinny Schienen dramatisch reduzieren.

Diese Blockmontage mit 34mm Mittenhöhe eignet sich gut um Optiken mit 30mm Mittelrohr möglichst niedrig aber bombenfest zu montieren. Die Klemmlänge beträgt 110mm (11 Slots). Weitere genaue Abmessungen entnehmen Sie bitte dem PDF das unten verlinkt wurde.

Bitte beachten Sie dass SPUHR immer die Mittenhöhe angibt, also den Abstand der optischen Mitte bis zur Schienenoberseite. Wir geben in der Tabelle oben zusätzlich auch die Sattelhöhe an, die von der Unterkante des Mittelrohres zur Oberseite der Montageschienen gemessen wird.

Verfügbare Bauhöhen sind:

 Alle SPUHR Montagen sind deutlich leichter als sie aussehen. So kommt diese auf einen Gewicht von gerade 268g.

ISMS steht für Ideal Scope Mount System und bezeichnet die Art der Auflage und des Griffes der Schiene. Und genau hier lieft der große Unterschied zu anderen System. Die Auflageflächen sind absolut optimiert und auch der Axialanschlag ist aus dem vollen gefräster fixer Bestandteil der Blockmontage.

Alle SPUHR Blockmontagen werden mit einem Werkzeug zum einfachen ausrichten der Optik ausgeleifert. Dieser Keil wird in einer Führung unter der Optik eingeschoben wodurch sich diese gerade ausrichtet. Einfacher und schneller geht es kaum.

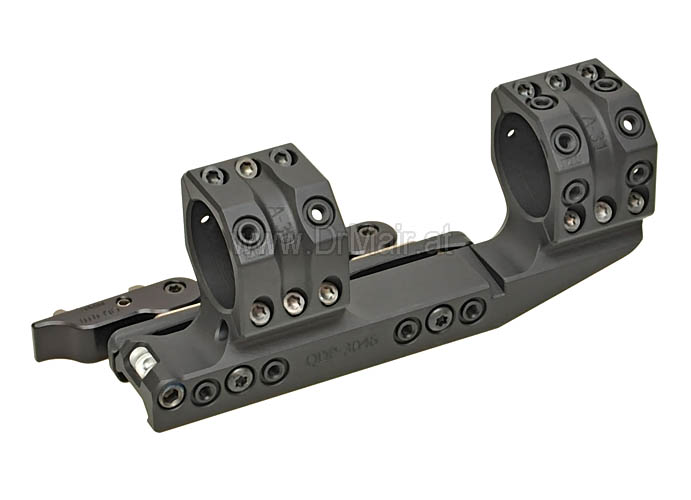

Fast schon obligatorisch bei den ISMS Montagen von SPUHR sind die Zubehör Interfaces. Es gibt an beiden Seiten, oben und 45° Schraublöcher in denen Zubehör wie Picatinny Schienen, Red-Dot Platten, Entfernungsmesser etc. angebracht werden können.

Als Zubehör gibt es einen Drehmoment-Kit (SPUHR TQ-FISS, siehe unten) der eine wiederholgenaue Montage ermöglicht. Diese Fix-It Sticks sind sehr klein und passen in jede Tasche wodurch man diese auch sehr einfach mitnehmen kann. Die Reihenfolge in der die Schrauben angezogen werden steht mit großen Ziffern direkt neben den Schraubenköpfen auf der Montage drauf.

Downloads

Abmessungen:
